Paratia ondulata per portarinfuse

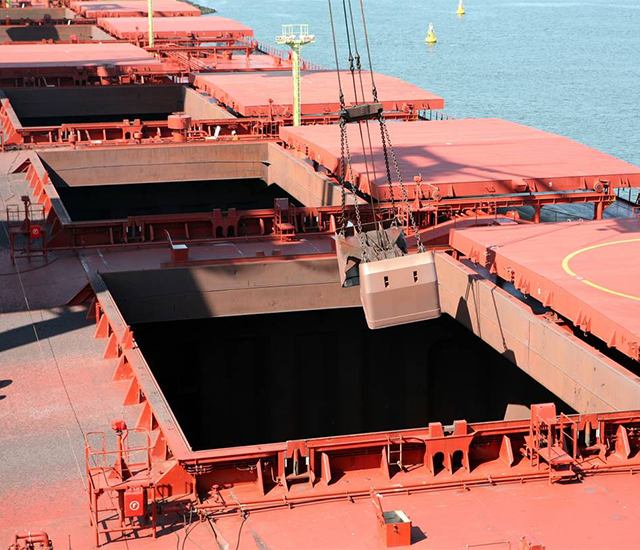

su cui vengono comunemente utilizzate paratie trasversali di forma grezza nave portarinfuse.Le barre scanalate della paratia ondulata si trovano lungo la direzione della profondità della nave, il che significa che la scanalatura è verticale.Se la stiva è piena di carichi sfusi, come carbone, sabbia minerale, fertilizzanti sfusi e altre particelle più piccole, questo tipo di paratia non solo non avrà alcuna perdita di spazio, ma anche poiché è una scanalatura verticale, il carico e lo scarico dei carichi sfusi nella stiva è molto semplice e conveniente.

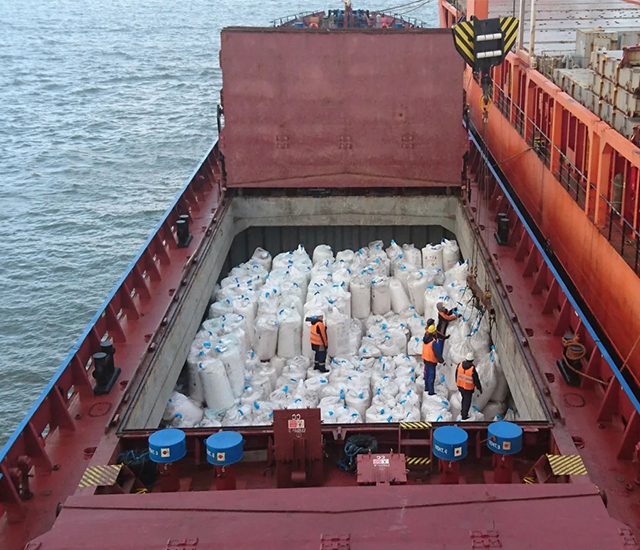

Se la stiva contiene articoli vari, come merci in sacchi, acciaio laminato, scatole di grandi dimensioni e altre merci imballate di dimensioni maggiori, questo tipo di paratia comporterà una certa perdita di spazio.Le navi portarinfuse sono naturalmente utilizzate per il carico di merci sfuse, quindi le paratie ondulate sono molto adatte per l'uso nave portarinfuse.Questo articolo introdurrà la struttura della paratia ondulata per la nave portarinfuse.

Strutture di paratie ondulate per portarinfuse

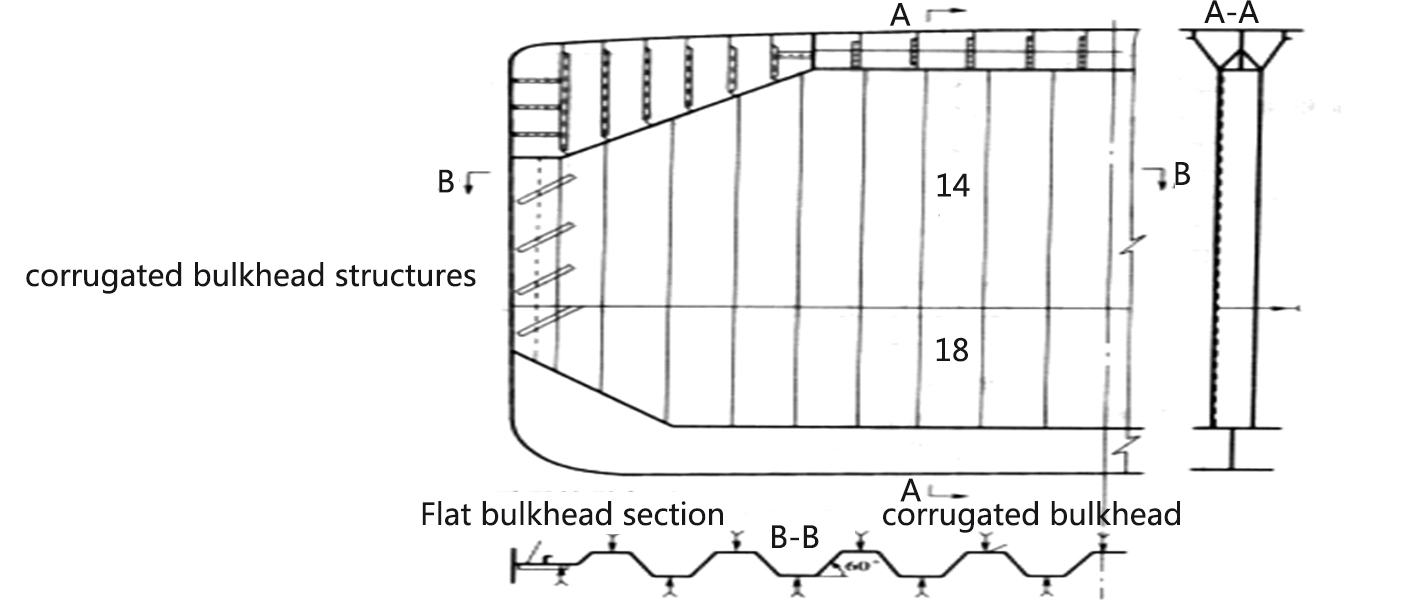

Le paratie ondulate delle navi portarinfuse sono realizzate con piastre di acciaio pressato, con le sue pieghe della paratia ondulata per sostituire il ruolo di materiale di rinforzo.Rispetto alla paratia piatta, il vantaggio della paratia scanalata è che, a condizione di garantire la stessa resistenza, può ridurre il peso della struttura e risparmiare acciaio.Allo stesso tempo, grazie all'eliminazione del rinforzo e della relativa piastra a gomito, si riduce così il carico di lavoro di assemblaggio e saldatura.Nelle navi portarinfuse è più conveniente liberare la stiva ed è vantaggioso prevenire la corrosione.le paratie ondulate sono utilizzate principalmente in nave portarinfuse.

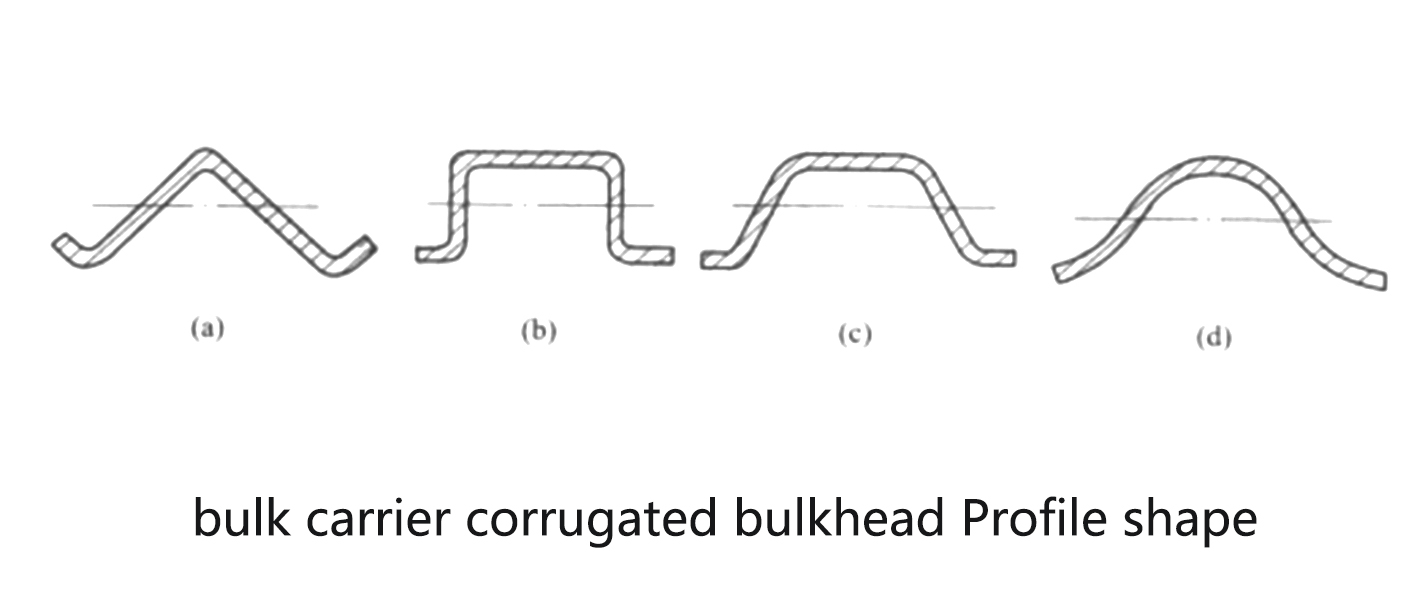

Le forme del profilo di nave portarinfuse le paratie ondulate, come mostrato in figura, sono triangolari, rettangolari, trapezoidali, curve, ecc., di cui il profilo trapezoidale è quello più utilizzato.

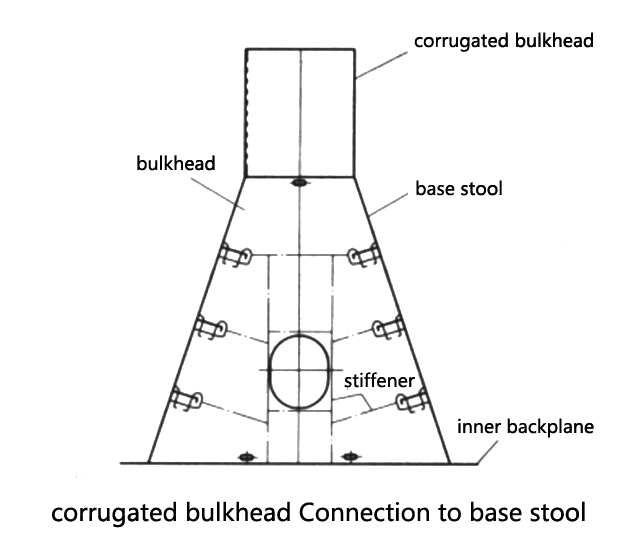

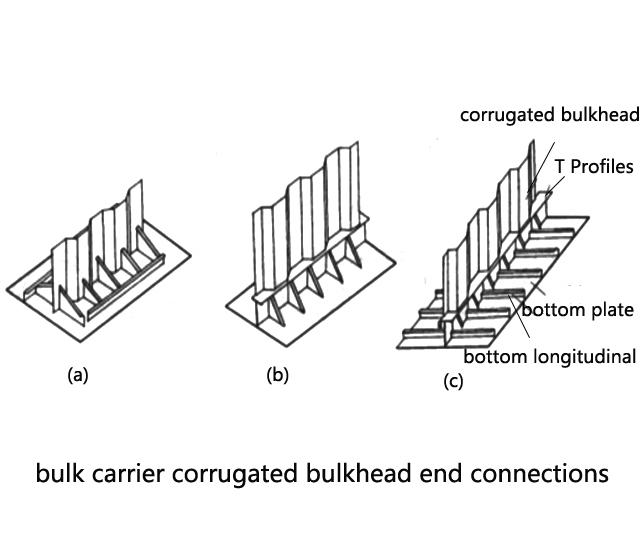

Le estremità della paratia ondulata per nave portarinfuse può anche essere saldato direttamente al fondo e al ponte della nave, oppure il corpo scanalato può essere montato su un pannello con profilo a T, come mostrato in figura.A volte le paratie trasversali con fessure verticali sono dotate di panche superiori e inferiori alle estremità superiore e inferiore. Normalmente, l'altezza dello sgabello inferiore non è inferiore a 3 volte la profondità della fessura e la larghezza del fondo non è inferiore a 2,5 volte la profondità media della fessura.L'altezza dello sgabello superiore dovrebbe normalmente essere da 2 a 3 volte la profondità della fessura, mentre l'altezza dello sgabello superiore rettangolare è normalmente 2 volte la profondità della fessura, ma dovrebbe essere maggiore dell'altezza della trave resistente del ponte.La larghezza della piastra inferiore del banco superiore è generalmente uguale alla larghezza della piastra superiore del banco inferiore.La disposizione dei componenti interni del banco superiore è simile a quella del banco inferiore, è una sorta di struttura scatolare con divisori interni e materiali di rinforzo, ma il banco superiore per sopportare il carico è più piccolo, le dimensioni esterne rispetto al banco inferiore sono più piccole e il suo interno componenti alla disposizione verticale per di più.

Cincludere

Anche le paratie ondulate delle navi portarinfuse non sono pressate da un singolo foglio di acciaio, ma sono realizzate unendo insieme più fogli di acciaio.Nel processo di produzione, spesso compaiono crepe sul lato teso della lamiera di acciaio, mentre sul lato compressivo di solito no.Indipendentemente da nave portarinfuse La connessione tra il nastro ondulato della paratia e la piastra dell'ala, o il raggio di curvatura, il punto più ampio di piegatura della saldatura, sono relativamente facili da rompere o aprire il punto di saldatura.
