Tipi di navi da rifornimento offshore

La logistica offshore opera in ambienti marini spietati dove i costi operativi giornalieri sono eccezionalmente elevati. La scelta della nave giusta determina la fattibilità di un intero progetto offshore. Il noleggio della risorsa sbagliata introduce gravi rischi finanziari e operativi. Spazio inadeguato sul ponte, capacità di posizionamento dinamico insufficienti o capacità di carico utile non corrispondenti causano direttamente tempi di inattività operativa. Ci si trova di fronte a sforamenti immediati del budget quando una nave non è in grado di svolgere i compiti assegnati in modo sicuro in condizioni meteorologiche avverse. Dobbiamo valutare i tipi di navi da rifornimento offshore disponibili per mitigare efficacemente questi rischi.

Questa guida fornisce un approccio strutturato per valutare le risorse di supporto offshore. Andiamo oltre le definizioni di base per analizzare le specifiche tecniche e i compromessi operativi. Imparerai come allineare le capacità delle navi con i requisiti di conformità per specifiche fasi del progetto offshore. Comprendere queste sfumature tecniche garantisce che le vostre decisioni di noleggio supportino operazioni offshore sicure, efficienti e ininterrotte.

• La specializzazione delle navi determina l"efficienza: le navi da rifornimento di piattaforma (PSV) massimizzano l"efficienza del transito del carico, mentre le navi AHTS (Anchor Handling Tug Supply) sono obbligatorie per il trasferimento degli impianti di perforazione e l"ormeggio in acque profonde.

• Versatilità rispetto ai costi: le navi offshore multiuso e le navi di supporto alla costruzione (CSV) offrono flessibilità operativa per attività sottomarine e di costruzione, ma richiedono tariffe giornaliere più elevate rispetto al tonnellaggio di fornitura dedicato.

• Sicurezza e conformità non sono negoziabili: le navi standby (ERRV) devono essere valutate rigorosamente rispetto ai mandati regionali di sicurezza marittima e alle capacità specifiche di sopravvivenza delle installazioni offshore.

• Opzioni logistiche del personale: le navi per il trasferimento dell"equipaggio (CTV) gestiscono transiti rapidi e a breve distanza, mentre le navi per l"alloggio (Flotels) e le navi per le operazioni di servizio (SOV) supportano campagne di lunga durata.

• Criteri di valutazione tecnica: le decisioni finali di noleggio devono dipendere dalla classe di posizionamento dinamico (DP), dal tonnellaggio di portata lorda (DWT), dalla capacità di carico del ponte e dall"efficienza del carburante piuttosto che dalle sole tariffe giornaliere di base.

Categorizzazione della flotta di navi offshore per funzione operativa

Le moderne operazioni offshore richiedono estrema precisione. L’esplorazione di petrolio e gas, l’installazione di parchi eolici offshore e la manutenzione delle infrastrutture sottomarine richiedono risorse marine altamente specializzate. È necessario abbinare la classe della nave alla fase specifica del ciclo di vita del progetto. L"utilizzo di un tipo di imbarcazione errato compromette la sicurezza e riduce drasticamente l"efficienza operativa. I gestori della flotta classificano queste risorse in base alle loro funzioni operative primarie per semplificare il processo di noleggio.

Le categorie principali si riferiscono direttamente alle principali funzioni offshore. La logistica si affida alle navi di rifornimento delle piattaforme. Il traino e il posizionamento richiedono rimorchiatori per la movimentazione delle ancore. Gli interventi sottomarini complessi utilizzano navi di supporto alla costruzione. Il movimento del personale dipende dai flotel e dalle navi di trasferimento dell"equipaggio. La risposta alle emergenze impone navi di riserva dedicate. È necessario mantenere un confine operativo chiaro tra queste navi di servizio e le risorse di perforazione esplorativa come navi di perforazione o semisommergibili. Le navi di supporto facilitano il lavoro; non estraggono le risorse.

I gestori della flotta devono valutare la disponibilità totale della flotta di navi offshore all'interno di una specifica regione geografica. La disponibilità delle navi varia in base ai livelli di attività offshore regionali. Per prevedere i costi di noleggio è necessario analizzare le distanze di mobilitazione e i tempi di consegna. Una nave situata nel Mare del Nord incorre in costi di transito significativi se noleggiata per una campagna nel Golfo del Messico. La valutazione della densità della flotta regionale ti aiuta a garantire la risorsa giusta a una tariffa giornaliera competitiva.

1. Identificare la fase specifica del ciclo di vita del progetto (esplorazione, costruzione, manutenzione o smantellamento).

2. Determinare la funzione operativa primaria richiesta (logistica, rimorchio, intervento sottomarino, trasferimento del personale o risposta alle emergenze).

3. Valuta la disponibilità della flotta regionale e le distanze di mobilitazione per prevedere con precisione i costi di noleggio.

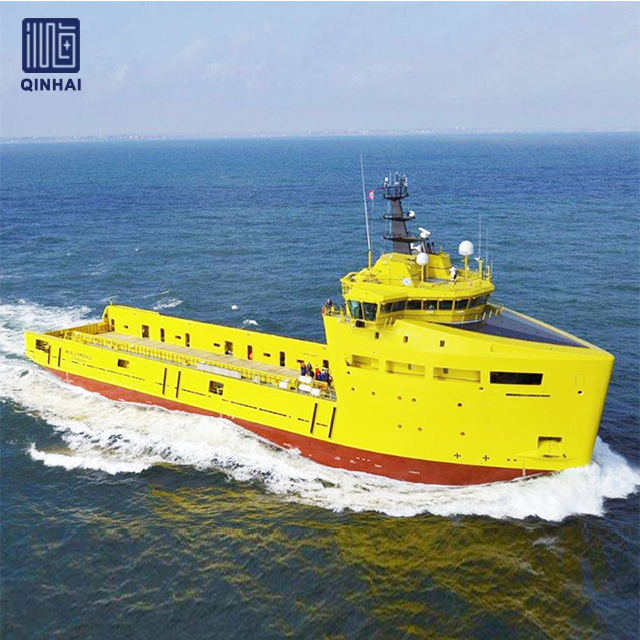

Platform Supply Vessel (PSV): logistica e trasporti principali

La nave di rifornimento della piattaforma funge da spina dorsale logistica delle operazioni offshore. Queste navi trasportano carichi essenziali sul ponte, inclusi tubi di perforazione, rivestimenti e macchinari pesanti, verso installazioni offshore. Sottocoperta, sono dotati di sistemi di cisterne specializzati progettati per trasportare carichi sfusi. Questi serbatoi contengono fango di perforazione, cemento, acqua potabile, salamoia e gasolio marino. Il design massimizza la capacità di carico mantenendo la stabilità della nave durante le operazioni di transito e scarico.

La valutazione di un PSV richiede l’analisi di parametri tecnici specifici. La stazza lorda (DWT) indica il peso massimo che la nave può trasportare in sicurezza. L"area libera del ponte, misurata in metri quadrati, determina la quantità di attrezzature di grandi dimensioni che possono essere posizionate sul ponte di poppa. È inoltre necessario valutare la capacità dei serbatoi sottocoperta e i relativi sistemi di pompaggio. Le pompe di scarico ad alta capacità riducono il tempo trascorso accanto all"impianto di perforazione, riducendo al minimo l"esposizione a improvvisi cambiamenti meteorologici.

I PSV operativi comportano rischi di implementazione distinti. L"impiego di una nave senza adeguati sistemi DP2 o DP3 in condizioni meteorologiche avverse limita gravemente le finestre operative. I guasti al mantenimento della stazione durante il trasferimento del carico possono provocare collisioni con la piattaforma offshore. Il sottodimensionamento di una nave per il supporto della trivellazione in acque profonde crea gravi strozzature nell’approvvigionamento. Gli impianti di perforazione in acque profonde consumano enormi volumi di fluidi di perforazione. Un PSV con una capacità insufficiente del serbatoio del fango costringerà la piattaforma a interrompere le operazioni in attesa di rifornimento.

Nave da rifornimento per rimorchiatori Anchor Handling (AHTS): rimorchio e ormeggio

La nave da rifornimento per rimorchiatori per la movimentazione delle ancore esegue operazioni di traino pesanti e di ormeggio complesse. Queste navi sono dotate di motori potenti e di attrezzature specializzate sul ponte di poppa. I parametri di valutazione critici includono la trazione della bitta, misurata in tonnellate, che definisce la capacità di trazione massima della nave. È necessario valutare la capacità del verricello di traino principale, delle bobine di stoccaggio del filo e l'integrità strutturale del rullo di poppa. Le mascelle dello squalo e i perni di traino fissano catene e cavi pesanti durante le pericolose sequenze di spiegamento dell'ancora.

I progetti offshore si affidano alle navi AHTS per il trasferimento degli impianti. Trainano unità mobili di perforazione offshore (MODU) tra i luoghi di perforazione. Una volta sul posto, l"AHTS dispiega enormi ancore in acque profonde per fissare l"impianto. Recuperano anche le linee di ormeggio al termine della campagna di perforazione. Queste operazioni richiedono un’eccezionale manovrabilità della nave e un’immensa potenza del motore per superare le forti correnti oceaniche e i forti venti.

I gestori della flotta devono valutare i compromessi tra navi AHTS e PSV standard. Le navi AHTS consumano molto più carburante a causa dei loro motori più grandi. Il design dello scafo, ottimizzato per la stabilità del traino, riduce lo spazio disponibile per le cisterne del carico sfuso. La presenza di pesanti argani e attrezzature per la movimentazione delle ancore consuma spazio prezioso sul ponte. Sebbene un AHTS possa trasportare rifornimenti, funziona in modo molto meno efficiente come puro trasporto merci rispetto a un PSV dedicato.

1. Verificare il tiro del dissuasore richiesto in base alle dimensioni e al peso del MODU da trainare.

2. Ispezionare le condizioni e la capacità dell"argano di traino principale e delle bobine di stoccaggio del filo.

3. Assicurarsi che il rullo di poppa, le mascelle dello squalo e i perni di traino siano pienamente operativi e certificati per i carichi previsti.

4. Calcola i tassi di consumo di carburante durante il traino pesante rispetto al transito per stimare i costi operativi totali.

Nave offshore multiuso (MPV) e navi di supporto alla costruzione (CSV)

Una nave offshore multiuso colma il divario operativo tra la logistica di approvvigionamento di base e la costruzione sottomarina pesante. Queste navi sono dotate di integrazioni specializzate per supportare compiti subacquei complessi. Le Moonpool consentono il dispiegamento dell'attrezzatura direttamente attraverso lo scafo, proteggendo l'attrezzatura delicata dall'azione delle onde superficiali. Le gru con compensazione attiva del sollevamento (AHC) mantengono la stabilità del carico contrastando automaticamente il movimento della nave. Gli hangar per veicoli a comando remoto (ROV) forniscono spazi di lavoro dedicati per il lancio e la manutenzione della robotica sottomarina.

Le navi di supporto alla costruzione (CSV) rappresentano il livello di specifiche più elevato all"interno di questa categoria. Differiscono notevolmente dai monovolume standard. I CSV con specifiche elevate eseguono complesse installazioni di infrastrutture sottomarine, posa di condotte in acque profonde e complessi progetti di intervento sui pozzi. Le navi di stimolazione dei pozzi trasportano attrezzature di pompaggio specializzate e sostanze chimiche pericolose per aumentare i tassi di produzione dei pozzi. Queste navi richiedono sistemi DP3 avanzati per garantire il mantenimento assoluto della posizione durante i collegamenti sottomarini critici.

È necessario mappare le caratteristiche della nave direttamente sui risultati operativi. Una gru AHC consente l"installazione sicura di apparecchiature sottomarine in acque profonde. I Moonpool facilitano le attività di intervento ininterrotto sui pozzi durante condizioni meteorologiche marginali. Valutare il rapporto costo/versatilità è fondamentale. Noleggiare un unico CSV con specifiche elevate spesso si rivela più conveniente rispetto al coordinamento di più navi specializzate per una complessa campagna offshore. La tariffa giornaliera più elevata del CSV è compensata da costi di mobilitazione ridotti e da un’esecuzione più rapida del progetto.

Nave di riserva e risposta alle emergenze (ERRV)

Le autorità marittime regionali regolano rigorosamente la sicurezza offshore. Una nave di riserva dedicata deve rimanere sul posto durante tutte le operazioni offshore con equipaggio. Gli standard del Mare del Nord e i requisiti della Guardia costiera degli Stati Uniti (USCG) dettano le capacità specifiche di queste navi di risposta e salvataggio alle emergenze (ERRV). Forniscono un meccanismo di risposta immediata per situazioni di uomo in mare, ammaraggio di elicotteri o evacuazioni catastrofiche di piattaforme. Operare senza un ERRV conforme viola il diritto marittimo e blocca l'installazione offshore.

È necessario valutare un ERRV in base alle sue capacità di salvataggio e alle sue attrezzature specializzate. Queste navi richiedono doppi sistemi di dispiegamento Fast Rescue Craft (FRC) per una rapida estrazione dell"acqua. La nave deve disporre di aree di accoglienza dedicate ai sopravvissuti dotate di docce di decontaminazione e stazioni di triage. Le strutture mediche di bordo devono soddisfare rigorosi standard normativi. Attrezzature di recupero specializzate, come le pale Dacon e le reti da arrampicata, garantiscono che gli equipaggi possano tirare fuori dall"acqua i sopravvissuti incapaci in sicurezza.

La valutazione dell"affidabilità di un ERRV mitiga i gravi rischi operativi. La capacità di mantenere la stazione della nave ha un impatto diretto sulla conformità alla sicurezza dell"intera installazione offshore. Se l"ERRV subisce un guasto meccanico e non riesce a mantenere la sua posizione, la piattaforma offshore deve cessare immediatamente le operazioni pericolose. Il controllo rigoroso dei registri di manutenzione della nave di riserva e dei sistemi DP garantisce la continua conformità legale e di sicurezza.

Supporto specializzato e alloggio: supporto subacqueo, trasferimento dell"equipaggio e flotel

Le navi di supporto subacqueo (DSV) facilitano la complessa manutenzione e costruzione subacquea. È necessario valutare i loro sistemi di immersione in saturazione, che consentono ai subacquei di lavorare a profondità estreme per periodi prolungati. Queste navi richiedono scialuppe di salvataggio iperbariche per evacuare i subacquei in sicurezza mentre sono sotto pressione. Sono obbligatori sistemi specializzati di stoccaggio e miscelazione del gas per fornire miscele respiratorie precise in base alla profondità di lavoro.

Le navi per il trasferimento dell"equipaggio (CTV) e i fornitori di equipaggi veloci (FCS) gestiscono la logistica del personale. I CTV ad alta velocità utilizzano il design dello scafo del catamarano per massimizzare la stabilità durante il transito. Trasportano i tecnici su brevi distanze, svolgendo un ruolo fondamentale nel settore eolico offshore. Le navi per operazioni di servizio (SOV) supportano campagne di lunga durata. I SOV vengono valutati in base alle passerelle con compensazione del movimento walk-to-work (W2W), che consentono ai tecnici di raggiungere in sicurezza le turbine eoliche in condizioni di mare mosso. I SOV forniscono anche sistemazioni a bordo di alta qualità e un ampio deposito di parti.

Le navi di alloggio, comunemente note come flotel, supportano le principali fasi di collegamento, messa in servizio o smantellamento. Quando valuti un flotel, concentrati sulla capacità totale dei posti letto e sulle capacità di ristorazione industriale. I sistemi di trasferimento delle passerelle marine devono essere dotati di compensazione attiva del movimento per garantire trasferimenti giornalieri sicuri dell"equipaggio alla piattaforma host. Le navi per carichi pesanti e gru eseguono costruzioni offshore. Valutare queste risorse in base alla capacità di sollevamento massima, allo sbraccio della gru e alla stabilità del sistema di zavorramento dell"imbarcazione durante i sollevamenti pesanti.

Quadro di valutazione strategica per il noleggio di navi da rifornimento offshore

I requisiti di posizionamento dinamico (DP) determinano i parametri di sicurezza di qualsiasi noleggio offshore. I sistemi DP utilizzano propulsori ed eliche per mantenere automaticamente la posizione della nave. DP1 fornisce il mantenimento della stazione di base senza ridondanza. DP2 introduce ridondanza in tutti i componenti attivi; se un sistema fallisce, la nave mantiene la posizione. DP3 richiede la separazione fisica in caso di incendio e inondazione dei sistemi ridondanti. È necessario valutare la ridondanza del mantenimento della stazione rispetto al profilo di rischio dell"installazione offshore. Le operazioni ravvicinate vicino a infrastrutture critiche richiedono come minimo una classificazione DP2.

L’efficienza del carburante e il rispetto ambientale ora guidano le decisioni di noleggio. L’industria marittima deve far fronte a normative rigorose in materia di emissioni. Valuta le navi dotate di sistemi di batterie ibride che riducono i carichi di potenza di picco e riducono il consumo di carburante. I combustibili alternativi, come il GNL e il metanolo, riducono significativamente le emissioni dell’Ambito 3. La connettività di alimentazione a terra consente alle navi di spegnere i motori principali mentre sono in porto, rispettando le rigide normative locali sulla qualità dell’aria e riducendo l’usura dei motori.

Valutare il valore complessivo dei fattori che influenzano prima di finalizzare un contratto di noleggio. Le tariffe giornaliere di base forniscono un quadro finanziario incompleto. È necessario valutare l"efficienza operativa e la velocità di transito delle merci. I costi di mobilitazione e smobilitazione incidono in modo significativo sul budget del progetto se la nave richiede un transito a lunga distanza. Analizza i rischi di fermo macchina legati alle condizioni meteorologiche in base alla progettazione dello scafo della nave e alle capacità DP. Una nave più economica che non può operare con mareggiate moderate alla fine costerà di più al progetto in termini di giorni operativi persi.

Conclusione

La scelta tra i vari tipi di navi da rifornimento offshore richiede un rigoroso allineamento delle specifiche della nave con le esigenze tecniche del progetto. È necessario abbinare le capacità della risorsa direttamente al profilo di rischio e alla fase operativa dell"installazione offshore. La mancata valutazione di parametri tecnici come DWT, dissuasore o classe DP porta a gravi colli di bottiglia operativi e rischi per la sicurezza.

• Avviare immediatamente revisioni dettagliate delle specifiche tecniche per tutte le navi selezionate.

• Richiedere track record completi della nave per verificare le prestazioni passate in ambienti operativi simili.

• Condurre audit approfonditi sulle capacità DP e ispezionare i registri di manutenzione prima di finalizzare eventuali accordi di noleggio.

• Assicurati la nave giusta nelle prime fasi della fase di pianificazione per garantire la sicurezza del progetto e l"efficienza operativa.

Domande frequenti

D: Qual è la differenza tra una nave Platform Supply Vessel (PSV) e una nave Anchor Handling Tug Supply (AHTS)?

R: Un PSV è progettato principalmente per il trasporto efficiente di merci e fluidi sfusi verso piattaforme offshore, massimizzando lo spazio sul ponte e la capacità del serbatoio sottocoperta. Una nave AHTS è dotata di motori potenti, argani pesanti e rulli di poppa progettati specificamente per il traino di impianti di perforazione e la movimentazione di ancore di ormeggio pesanti. Le navi AHTS sacrificano l"efficienza del carico per una potenza di trazione estrema.

D: Come viene misurata la spinta della bitta di una nave offshore e perché è importante?

R: La trazione della bitta viene misurata in tonnellate collegando il cavo di traino dell"imbarcazione a un punto fisso a terra e facendo funzionare i motori alla massima potenza continua. È importante perché definisce la forza di trazione massima assoluta che la nave può esercitare, determinandone la capacità di trainare attrezzature pesanti o tirare le ancore contro le forti correnti oceaniche.

D: Cosa qualifica una nave come nave offshore multiuso?

R: Una nave offshore multiuso (MPV) è dotata di attrezzature specializzate che le consentono di svolgere molteplici attività sottomarine e di superficie. Le qualifiche includono tipicamente gru con compensazione attiva del sollevamento (AHC), moonpool per l"implementazione sicura di attrezzature, hangar ROV e sistemi avanzati DP2 o DP3 per supportare la costruzione sottomarina e l"intervento sui pozzi.

D: Quali sono i requisiti obbligatori per una nave di riserva nelle operazioni offshore?

R: I requisiti obbligatori includono capacità di mantenimento continuo della stazione vicino all"installazione offshore, sistemi di dispiegamento rapido per Fast Rescue Craft (FRC), aree dedicate all"accoglienza e al triage dei sopravvissuti e attrezzature specializzate per il recupero dell"acqua come le reti da arrampicata. Devono rispettare rigorosamente le normative regionali come gli standard del Mare del Nord o i mandati dell’USCG.

D: In che modo il posizionamento dinamico (DP) influisce sulla tariffa di noleggio della flotta di navi offshore?

R: Classificazioni DP più elevate richiedono tariffe charter più elevate a causa della maggiore complessità, ridondanza e sicurezza che offrono. Una nave DP2 o DP3 richiede sistemi informatici avanzati, propulsori ridondanti e sale macchine separate. Questa tecnologia consente operazioni in condizioni meteorologiche più avverse e più vicine alle infrastrutture critiche, giustificando la tariffa giornaliera premium.

D: Qual è la differenza tra una nave per il trasferimento dell"equipaggio (CTV) e una nave per le operazioni di servizio (SOV)?

R: Una CTV è una piccola imbarcazione ad alta velocità, spesso un catamarano, utilizzata per trasferimenti giornalieri rapidi e a breve distanza di personale verso siti offshore. Una SOV è una nave molto più grande progettata per campagne di lunga durata. I SOV forniscono alloggi a bordo, deposito di parti e utilizzano passerelle con compensazione del movimento per trasferire i tecnici in sicurezza in mari agitati.
