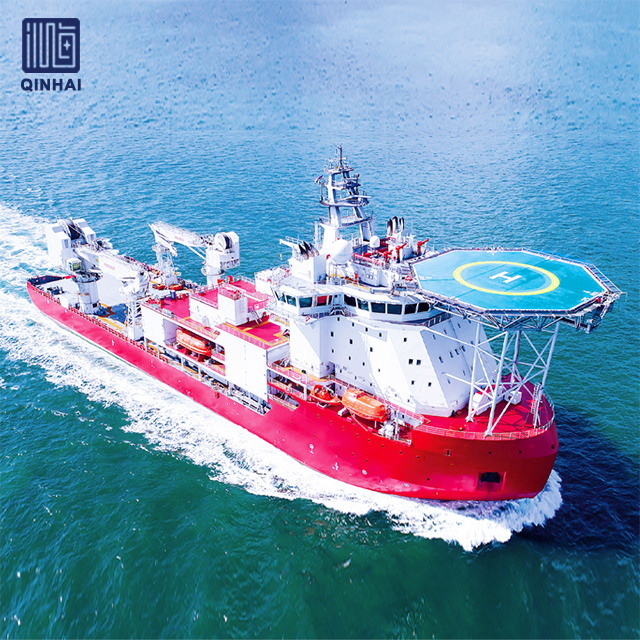

Comprendere la capacità di carico del ponte OSV determina la versatilità operativa, il profilo di sicurezza e il potenziale di guadagno commerciale di qualsiasi campagna logistica offshore. Calcolare erroneamente la resistenza del ponte o interpretare erroneamente le specifiche della nave porta a gravi conseguenze sull'acqua. Gli operatori rischiano danni strutturali, incagli normativi, stabilità delle navi compromessa e massicci ritardi nei progetti durante le operazioni offshore. Non possiamo semplicemente guardare la metratura per valutare correttamente una nave. La vera valutazione richiede una solida conoscenza dei fondamenti dell'ingegneria navale. È necessario comprendere la differenza tra carichi puntuali e carichi distribuiti. È necessario differenziare i carichi vivi da quelli morti. La valutazione della forza ridotta, delle aree tributarie e degli standard delle società di classificazione non è negoziabile prima dell'appalto. Questa valutazione tecnica previene errori costosi, garantisce la conformità normativa e garantisce che la nave possa supportare in sicurezza le pesanti esigenze della moderna esplorazione e costruzione offshore.
Le navi da rifornimento offshore trasportano una gamma molto diversificata di carichi utili e ciascun tipo di carico esercita forze uniche sulla struttura della nave. I tubi di perforazione e l"involucro pesante creano un peso distribuito enormemente sulle sezioni del ponte di grandi dimensioni. I container offshore, costruiti secondo gli standard DNV 2.7-1, concentrano tutto il loro peso su quattro piccoli getti angolari. I veicoli ROV (Remotely Operated Vehicle), i sistemi di lancio e recupero (LARS) e i macchinari pesanti introducono carichi puntuali gravi che possono perforare la placcatura inadeguata del ponte. Una nave deve possedere il profilo di resistenza del ponte specifico richiesto per questi distinti tipi di carico. Se il ponte non è in grado di sostenere il peso concentrato di un argano per la movimentazione dell"ancora da 50 tonnellate, la nave non può eseguire il supporto alla costruzione. Il successo operativo dipende interamente dall"adattamento delle capacità strutturali della nave alla massa del carico utile e all"ingombro previsti.
Le moderne operazioni offshore richiedono spesso modifiche temporanee all"assetto generale della nave. Gli operatori spesso installano alloggi temporanei (TLQ) per ospitare ulteriori lavoratori offshore, tecnici e rappresentanti dei clienti. Questi moduli alterano drasticamente il profilo operativo della nave. Consumano prezioso spazio libero sul ponte e aggiungono un peso statico significativo in alto sopra la linea di galleggiamento. Ancora più importante, cambiano la distribuzione del carico sul ponte principale. I calcoli della capacità del ponte devono tenere conto di queste strutture temporanee. È inoltre necessario tenere conto del peso del personale, delle sue attrezzature, dell"acqua dolce necessaria per sostenerlo e dei necessari dispositivi di salvataggio. La mancata considerazione di queste aggiunte porta a pericolosi scenari di sovraccarico e potenziali violazioni della linea di carico.
Acquistare una nave con una capacità del ponte inadeguata comporta gravi rischi finanziari e operativi. Il posizionamento di carichi pesanti su un ponte debole provoca un immediato cedimento strutturale. Le piastre del ponte si deformano, gli irrigidimenti longitudinali si deformano e i telai trasversali sottocoperta si fratturano. Questo danno strutturale annulla immediatamente le polizze assicurative marittime e invalida il certificato di classe della nave. Costringe la nave al bacino di carenaggio per un rinnovamento dell"acciaio costoso e dispendioso in termini di tempo e lavori a caldo. Una capacità inadeguata limita la portata operativa della nave. Una nave che non è in grado di trasportare pesanti benne di fango di trivellazione o grandi collettori sottomarini non può servire impianti di perforazione in acque profonde. Questo disallineamento si traduce in un asset bloccato che non riesce a generare entrate e danneggia la reputazione dell"operatore presso i noleggiatori.
Lo spazio totale sul ponte e la capacità di carico effettiva sono parametri completamente diversi. Una nave può vantare 1.000 metri quadrati di superficie libera sul ponte. Se il ponte ha una portata nominale di sole 2 tonnellate per metro quadrato, la sua utilità è fortemente limitata per lavori offshore pesanti. Un ponte di grandi dimensioni non significa di per sé un carico morto elevato. L"area utilizzabile determina solo la capacità volumetrica. La capacità di carico determina la massa. I team di procurement devono dare priorità alla resistenza strutturale rispetto alla semplice metratura. Un ponte più piccolo e fortemente rinforzato spesso fornisce un valore operativo maggiore di uno massiccio e con placcatura sottile. Puoi impilare il carico più in alto su un ponte forte, a condizione che i parametri di stabilità lo consentano, mentre un ponte debole ti limita a un unico e leggero strato di rifornimenti.
Gli architetti marini dividono il peso in due categorie distinte quando progettano uno scafo. Il carico morto rappresenta il peso statico della nave stessa, spesso indicato come peso della nave leggera. Ciò include lo scafo in acciaio, le paratie permanenti, i motori principali, i sistemi di propulsione e le attrezzature di coperta fissate in modo permanente. Il carico proprio rimane costante per tutta la vita della nave, a meno che non si verifichino modifiche strutturali importanti. Il carico vivo rappresenta il peso variabile che il sistema di coperta deve supportare in sicurezza, formando parte della portata lorda totale della nave. Ciò include il carico sul ponte, i moduli di equipaggiamento temporaneo, il personale offshore e lo spostamento delle forniture. Il carico vivo fluttua costantemente durante le operazioni offshore. Gli ingegneri progettano la struttura della nave per supportare il carico vivo massimo previsto senza compromettere la struttura del carico morto o superare il pescaggio massimo consentito.
Comprendere il modo in cui il peso viene trasferito sul ponte è fondamentale per un caricamento e un fissaggio sicuri. Il carico distribuito, o carico uniformemente distribuito (UDL), distribuisce il peso in modo uniforme su una superficie. Lo misuriamo in tonnellate per metro quadrato (t/m²). I carichi standard come forniture pallettizzate, sacchi sfusi o tubi di perforazione impilati ordinatamente esercitano carichi distribuiti. Il carico puntuale, o carico concentrato, concentra un peso immenso su un ingombro molto ridotto. Attrezzature pesanti come telai ad A, argani specializzati, piedistalli di gru o piedini in acciaio di un modulo di sollevamento pesante creano carichi puntuali gravi. Un ponte classificato per un carico distribuito elevato potrebbe comunque fallire sotto un carico concentrato grave se l"impronta specifica non dispone di un supporto diretto sotto il ponte.
| Definizione | del tipo di carico | Unità di misura | Esempi tipici offshore | Requisiti strutturali |
|---|---|---|---|---|
| Carico distribuito (UDL) | Il peso è distribuito uniformemente su un"ampia area del ponte. | Tonnellate per metro quadrato (t/m²) | Aste di perforazione, sacchi sfusi, forniture pallettizzate, legname. | Spessa fasciame del ponte e robuste travi longitudinali. |
| Carico puntuale | Peso concentrato su un ingombro molto ridotto. | Tonnellate metriche (MT) o Kilonewton (kN) | Angoli di container, argani pesanti, strutture ad A, basi di gru. | Allineamento diretto sui pilastri sottocoperta o sulle anime trasversali. |
| Carico dinamico | Forze amplificate dal movimento della nave (sollevamento, beccheggio, rollio). | Moltiplicatori della forza G applicati al peso statico | Qualsiasi carico in mare in condizioni meteorologiche avverse. | Punti di ancoraggio migliorati, griglie di fissaggio per carichi pesanti. |
La vera forza del ponte si trova sotto il rivestimento superficiale. Il ponte principale è sostenuto da una complessa griglia di telai trasversali e irrigidimenti longitudinali. L’architettura marina si basa sul concetto di area tributaria. Questo principio definisce il modo in cui il fasciame del ponte trasferisce i carichi di peso a specifiche travi, pilastri e paratie sottocoperta. Ciascun pilastro verticale supporta una specifica area tributaria del ponte sopra di esso, trasferendo il carico al doppio fondo e alla struttura dello scafo. Le dimensioni si riferiscono alle dimensioni fisiche di questi elementi strutturali in acciaio. Lo spessore delle piastre di acciaio e la qualità del materiale influenzano fortemente i valori di carico massimo. L"utilizzo di acciaio ad alta resistenza (come AH36 o DH36) consente ai costruttori navali di ottenere capacità di carico più elevate senza aggiungere eccessivo peso proprio al profilo della nave faro.
Il limite di capacità operativa di un ponte è noto come carico di lavoro sicuro (SWL). Questo è il peso massimo che è possibile posizionare legalmente e in sicurezza sul ponte in normali condizioni operative. L"SWL non è il punto in cui l"acciaio effettivamente cede o si rompe. Gli ingegneri inseriscono fattori di sicurezza significativi nella progettazione della nave. Il carico di snervamento strutturale ultimo è molto più elevato dell"SWL. Questo margine di sicurezza tiene conto della fatica del metallo, della corrosione nel tempo e delle forze dinamiche inaspettate in mare. Gli operatori non devono mai superare l"SWL, anche se ritengono che la pedana possa sopportare il peso aggiuntivo. Il superamento dell"SWL compromette il margine di sicurezza e rischia guasti catastrofici in caso di maltempo.
La capacità di carico del ponte è indissolubilmente legata alla stabilità della nave. Il posizionamento del carico pesante in alto sul ponte principale aumenta il baricentro verticale della nave (VCG). Un VCG elevato riduce l"altezza metacentrica (GM) della nave, rendendola meno stabile, pesante nella parte superiore e più incline a un forte rollio. È necessario bilanciare il carico sul ponte con il carico sottocoperta. Carburante, acqua dolce e fango liquido immagazzinati in basso nei serbatoi dello scafo aiutano ad abbassare il VCG e a migliorare la leva di raddrizzamento. I libretti approvati sulla stabilità dell"integrità e dei danni della nave stabiliscono esattamente la quantità di carico sul ponte che è possibile trasportare in base agli attuali livelli dei serbatoi sottocoperta.
I team di approvvigionamento devono verificare le cifre esatte durante la revisione delle specifiche tecniche delle navi da rifornimento offshore . Non puoi fare affidamento su brochure di marketing o fogli di vendita preliminari. È necessario esaminare i piani di capacità approvati dalla classe e i disegni dell'accordo generale (GA). Cerca la capacità massima di carico sul ponte in tonnellate. Verificare la resistenza specifica dell'impalcato in t/m². Controllare le dimensioni dell'area libera del ponte, annotando eventuali ostruzioni come tubi di sfiato o bitte di ormeggio. Prestare molta attenzione al piano di carico del ponte, che evidenzia zone specifiche rinforzate per carichi concentrati pesanti. Questi parametri certificati determinano esattamente ciò che la nave può legalmente trasportare e supportare durante le campagne offshore.
Le navi operano sotto un rigido limite massimo di portata lorda dettato dal pescaggio della linea di carico (il marchio Plimsoll). Non è possibile trasportare contemporaneamente il massimo di liquidi sottocoperta e il massimo di carico sopracoperta. È necessario un equilibrio operativo. Se un impianto di perforazione richiede la massima quantità di acqua dolce, acqua di trivellazione e gasolio marino (MGO), è necessario ridurre il peso del carico sul ponte per evitare di sommergere la linea di carico. Al contrario, trasportare un enorme carico utile sul ponte di tubi di rivestimento pesanti richiede di viaggiare con serbatoi sottocoperta parzialmente vuoti. Gli operatori devono calcolare quotidianamente questi compromessi per massimizzare l’efficienza logistica mantenendo allo stesso tempo una rigorosa conformità normativa con le convenzioni internazionali sulla linea di carico.

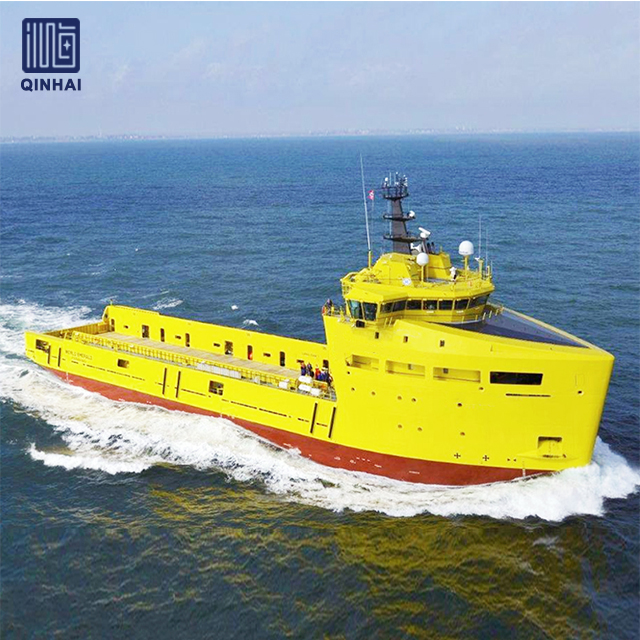

Consideriamo la valutazione tecnica di una nave da rifornimento offshore di 85 metri in vendita . Questa classe specifica offre in genere tra 800 e 1.000 metri quadrati di superficie libera sul ponte. I valori standard di resistenza della piattaforma vanno da 5 a 10 t/m². La sezione di poppa è spesso fortemente rinforzata fino a 10 t/m² o più per supportare le operazioni di movimentazione delle ancore, gli argani di traino o le pesanti attrezzature da costruzione sottomarina. Il ponte di prua può avere una capacità nominale di 5 t/m² per forniture più leggere e carichi pallettizzati. Questo profilo strutturale specifico rende la classe 85 metri particolarmente adatta per il supporto in acque profonde e per le costruzioni offshore pesanti. La valutazione di queste specifiche zone rinforzate garantisce che l'imbarcazione soddisfi esattamente le esigenze di sollevamento pesante del vostro progetto.
La valutazione delle navi commerciali usate in vendita richiede una rigorosa due diligence e ispezioni fisiche. È necessario verificare i registri storici della classe per identificare danni strutturali passati, incagli o importanti rinnovamenti dell'acciaio. Richiedi rapporti recenti di misurazione dello spessore a ultrasuoni (UTM). I rapporti UTM rivelano l’esatto spessore del fasciame del ponte, evidenziando le aree assottigliate dalla corrosione dell’acqua salata o dalla forte usura meccanica. Un ponte originariamente classificato per 5 t/m² potrebbe non supportare più quel peso se l'acciaio si è degradato oltre i limiti di classe accettabili. È inoltre necessario indagare su eventuali modifiche strutturali passate. Saldature non approvate, penetrazioni sul ponte o punti di ancoraggio improvvisati compromettono gravemente l'integrità strutturale e la classe della nave.
Il mercato globale offre numerose opzioni di costruzione navale, ma la qualità varia in modo significativo. Quando esamini un fornitore di navi da rifornimento offshore in Cina , concentrati rigorosamente sulla qualità costruttiva, sul pedigree ingegneristico e sull'aderenza alla società di classificazione. I cantieri navali di alto livello costruiscono rigorosamente secondo gli standard dell'International Association of Classification Societies (IACS), come ABS, DNV o Lloyd's Register. Richiedere trasparenza nel processo di approvvigionamento dell’acciaio. Verificare l'origine, i certificati della fabbrica e il grado dell'acciaio ad alta resistenza utilizzato nella costruzione del ponte. Ispezionare le procedure di saldatura, le qualifiche dei saldatori e i registri dei test non distruttivi (NDT). Un fornitore affidabile fornirà la documentazione completa comprovante che la struttura del ponte soddisfa tutti i requisiti internazionali di sicurezza e resistenza dalla chiglia in su.
A volte una nave esistente soddisfa quasi le vostre esigenze ma non dispone della capacità del ponte. In questi casi, valutare la fattibilità dell"aggiornamento della capacità di carico dell"impalcato dopo la costruzione. L"adeguamento prevede l"aggiunta di pilastri sottocoperta, l"installazione di travi trasversali più pesanti o l"aumento dello spessore della lamiera in zone specifiche attraverso il raddoppio o la sostituzione dell"acciaio. Questo è un compito ingegneristico complesso. Richiede agli architetti navali di ricalcolare le aree tributarie, aggiornare il peso della nave leggera e rivedere i parametri di stabilità. La società di classificazione deve approvare tutti i disegni strutturali prima che inizino i lavori a caldo. Sebbene il retrofit consenta di personalizzare una nave per specifici requisiti di noleggio, aggiunge tempo significativo in bacino di carenaggio e spese in conto capitale al processo di approvvigionamento.
I calcoli del carico statico cambiano drasticamente nel momento in cui una nave lascia il frangiflutti. L"ambiente marino introduce un grave carico dinamico. Quando la nave incontra le onde, sperimenta il sussulto, il beccheggio e il rollio. Questi movimenti accelerano e decelerano rapidamente il carico sul ponte. Questa accelerazione amplifica le forze esercitate sulla struttura dell"impalcato, note come Fattore di Amplificazione Dinamico (DAF). Un container da 10 tonnellate esercita una forza di gran lunga superiore a 10 tonnellate quando il ponte si inclina violentemente verso il basso e poi sbatte verso l’alto. Gli ingegneri tengono conto di queste forze dinamiche nella progettazione iniziale delle dimensioni, ma gli operatori devono fissare adeguatamente il carico per evitare danni strutturali e spostamenti del carico durante condizioni meteorologiche avverse.
La protezione del ponte in acciaio è fondamentale per mantenere la capacità di carico per tutta la vita della nave. Gli operatori utilizzano rivestimenti in legno per carichi pesanti, in genere spessi legni di pino o quercia, per distribuire i carichi puntuali e prevenire l"attrito acciaio su acciaio. Questo strato di legno assorbe gli impatti del carico caduto, protegge il sistema di verniciatura anticorrosione e fornisce una superficie ad alto attrito per resistere allo scivolamento del carico. Le navi sono inoltre dotate di pesanti binari di protezione in acciaio lungo il perimetro del carico per proteggere tubazioni, prese d"aria e baluardi. Le griglie di ancoraggio montate a incasso, gli anelli a D e i piedini a forma di elefante forniscono punti di ancoraggio sicuri. Sistemi di fissaggio adeguati impediscono lo spostamento del carico. Lo spostamento del carico crea carichi dinamici massicci e incontrollati che possono facilmente forare il fasciame del ponte o capovolgere la nave.
Le società di classificazione regolano la sicurezza strutturale marina e stabiliscono le regole per le capacità di carico del ponte. Certificano la resistenza del ponte della nave durante la costruzione esaminando i disegni e ispezionando la carpenteria metallica. Il mantenimento di questa certificazione richiede il rigoroso rispetto delle regole per tutta la vita della nave. I geometri ispezionano la struttura del ponte durante le indagini annuali e l"indagine periodica speciale (SPS) quinquennale. Cercano deformazioni, corrosione grave, guasti al rivestimento e modifiche non autorizzate. Se la struttura del ponte si degrada, la società di classificazione emetterà una condizione di classe o revocherà completamente il certificato di linea di carico della nave. Senza questo certificato, la nave non può operare legalmente, assicurarsi un"assicurazione o aggiudicarsi contratti di noleggio. La conformità è il fondamento della sicurezza offshore e della redditività commerciale.
La capacità di carico del ponte OSV richiede una valutazione continua dell"ingegneria strutturale, dei calcoli del carico reale e permanente, della stabilità della nave e degli ambienti marini dinamici. I team di procurement devono guardare oltre la metratura e valutare la griglia strutturale sottostante. Dai la priorità alle navi con certificati di classe IACS verificabili e valori t/m² adeguati per il carico previsto più pesante. La robusta integrità strutturale sottocoperta garantisce il successo operativo a lungo termine.
R: La capacità di carico standard del ponte per un OSV di medie dimensioni varia generalmente da 5 a 10 tonnellate per metro quadrato (t/m²). Questa valutazione dipende fortemente dal design specifico della nave, dalla struttura sottocoperta e dal profilo operativo previsto. Le sezioni di poppa sono spesso rinforzate per capacità più elevate per lavori di costruzione pesanti.
R: Il carico concentrato è il peso concentrato su un ingombro molto ridotto, come un verricello pesante o un angolo di container. Richiede un allineamento strutturale specifico sui pilastri sottocoperta. Il carico distribuito distribuisce il peso in modo uniforme su un"ampia area, come tubi impilati, facendo affidamento sulla resistenza generale del fasciame del ponte e delle travi longitudinali.
R: Il carico morto è il peso statico fisso della struttura, dei motori e delle paratie permanenti della nave. Il carico mobile si riferisce al peso variabile che il piatto deve supportare durante le operazioni. Ciò include il carico sul ponte, i moduli di alloggio temporaneo, il personale offshore e le attrezzature per lo spostamento.
R: Sì, è possibile l"aggiornamento tramite rinforzo strutturale. I cantieri navali possono aggiungere pilastri sottocoperta o aumentare lo spessore della piastra del ponte. Tuttavia, ciò richiede un"analisi ingegneristica approfondita, l"approvazione obbligatoria della società di classificazione e il ricalcolo dei libretti di stabilità della nave, poiché l"acciaio aggiunto influisce sul centro di gravità.
R: Le società di classificazione verificano la resistenza esaminando i disegni strutturali dettagliati, i calcoli delle dimensioni e i percorsi di carico delle aree tributarie prima della costruzione. Durante la costruzione, conducono ispezioni fisiche e test non distruttivi. Dopo la costruzione, verificano l"integrità continua attraverso ispezioni fisiche regolari e misurazioni dello spessore a ultrasuoni durante indagini speciali.
R: Il superamento della capacità del ponte provoca gravi deformazioni localizzate del ponte e fratture nei telai sottocoperta. Ciò compromette l"integrità della tenuta stagna della nave, annulla le polizze assicurative marittime e crea gravi rischi per la stabilità. Impone tempi di inattività immediati per costose riparazioni nel bacino di carenaggio.
R: Il carico pesante sul ponte solleva il baricentro verticale della nave (VCG). Un VCG più alto riduce l"altezza metacentrica, rendendo la parte superiore del vaso più pesante. Ciò rende la nave significativamente più suscettibile a forti rollamenti e al potenziale capovolgimento in condizioni meteorologiche avverse, limitando il carico totale che può trasportare in sicurezza.
